Измерение освещенности фиалок в люксах

Нашли ошибку? Сообщите о ней: 1) Выделите ошибку мышкой 2) Нажмите CTRL+Enter. Подробнее...

Денис Никитин аватар
Рубрика блога:

В каждом цифровом фотоаппарате есть встроенный экспонометр. Он умеет прекрасно измерять освещенность. Это позволяет использовать фотоаппарат для измерения освещенности фиалок.

Освещенность фиалокИзмерение относительной освещенности

1. Сначала подготовьте место съемки.

Закройте объектив матовым стеклом или бумагой.

Часто есть возможность навернуть на объектив светофильтр. Можно пожертвовать одним светофильтром и вместо цветного стеклышка вделать матовое стекло.

Положите фотоаппарат на перевернутый горшок объективом вверх. Бумага, которая закрывает объектив, должна быть примерно горизонтальна и находится на уровне, где у фиалок находится листва.

Другой способ, разместите на уровне листьев горизонтально лист матовой белой бумаги. Навести фотоаппарата так, чтобы весь кадр был заполнен бумагой. Проследите, чтобы фотоаппарат и вы не затеняли белый лист.

2. Измерение освещенности.

Зафиксируйте диафрагму и сделайте снимок без вспышки. Повторите то же самое на других местах, где могут располагаться Ваши фиалки.

Чем больше освещенность места, тем короче будет выдержка у снимка. Зависимость прямо пропорциональная.

Измерение абсолютной освещенности

При желании можно исхитриться и измерить даже абсолютную освещенность стеллажа.

Для этого нужно установить чувствительно фотоаппарата на 100 единиц и щелкнуть (без вспышки) лист белой матовой бумаги, горизонтально положенной на уровень листьев розетки. Опять же проследите, чтобы фотоаппарат и вы не затеняли лист бумаги.

Фотоаппарат покажет диафрагму (буква F) и выдержку (пишется через дробь).

Интерпретация результатов

Диафрагма
при
чувств-ти
100 ед.
Выдержка Выдержка Выдержка
F2.8
1/200 сек.
1/600 сек.
1/1200 сек.
F4
1/100 сек.
1/300 сек.
1/600 сек.
F5.6
1/50 сек.
1/150 сек.
1/300 сек.
F8
1/25 сек.
1/75 сек.
1/150 сек.
Интепретация

Минимальная освещенность,
800 люкс

Развитие вегетативных частей растений без резко заметных изменений в их морфологическом строении. Однако при таком освещении цветение долго не наступает.

Оптимальная освещенность
2500 люкс

Наблюдается хорошее развитие вегетативных частей, сопровождающееся рано наступающим и интенсивным цветением.

Максимальная освещенность
5000 люкс

Начинаются различные отрицательные явления, приводящие к сокращению, а в отдельных случаях к прекращению роста и, соответственно, цветения.

Корректировка таблицы

В зависимости от способа съемки результаты замеров вашего фотоаппарата могут отличаться от истинных люксов.

Сходите с фотоаппаратом в любой продвинутый фотомагазин и попросите показать Вам экспонометр, который умеет измерять освещенность в люксах.

Попросите, пусть продавец измерит освещенность поверхности прилавка. Для этого он должен закрыть экспонометр матовым стеклом (обычно в форме полусферы), положить флэшметр на прилавок стеклом вверх и произвести измерение. Пусть скажет освещенность в люксах. Запишите ее, можно прямо на листе матовой бумаге.

Затем говорите продавцу "Хочу проверить, правильно ли работает Ваш экспонометр". Кладете на прилавок лист матовой белой бумаги, на котором записывали значение в люксах от экспонометра. Записываете название модели экспонометра и его стоимость.

Наводите на матовый лист Ваш фотоаппарат. Надписи должны входить в кадр, они из-за маленькой площади не влияют на экспозицию. Делаете снимок без вспышки. Или запишите с экрана  значения диафрагмы и выдержки. Чувствительность фотоаппарата должна быть выставлена в 100 единиц.

Вычисляете освещенность по табличке, сравниваете ее с той, что Вам сказал продавец. У Вас в руках появится поправочный коэффициент, с помощью которого Вы сможете пересчитать таблицу уже под именно Ваш фотоаппарат.

Дальше глядите продавцу честно в глаза и говорите: "Буду думать (относительно покупки экспонометра)". Делаете ручкой и уходите. Продавец остается с экспонометров в руках и глупой счастливой лыбкой от мгновений общения с вами.

Можете повторить корректировку таблицы в разных фотомагазинах на разных экспонометрах.

Покупка экспонометра

Можете купить бывший в употреблении экспонометр у старых фотографов. Внешними экспонометрами сейчас не практически не пользуются, во всех камерах встроены свои экспонометры. Красная цена - 100 рублей, если дать объявление в газате из "Рук в Руки".

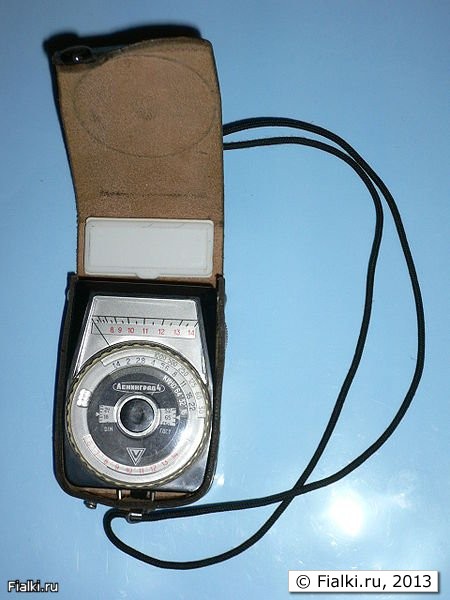

Экспонометр должен быть с матовым стеклышком:

Экспонометр

Надев стеклышко на экспонометр, вы сможете разместить его между фиалками стеклышком вверх.

Особенно хороши стрелочные экспонометры. На них можно один раз выставить на шкале 800/2500/5000 люкс и тогда одним взглядом на шкалу вы сможете определять, страдают ли ваши фиалки от недостатка или от избытка света.

Если измеряется освещенность на окне, то нужно иметь ввиду следующее. В яркий солнечный полдень освещенность у фиалок должна быть больше оптимальной. Это будет скомпенсировано тем, что в остальное время дня освещенность будет меньше оптимальной.

Выставки и рынки

Если у вас есть отградуированный экспонометр, то можете учить ваших покупательниц на выставках и на рынке как правильно определить освещенность. Им нужно будет только принести фотоаппарат, а вы с помощью вашего экспонометра подкорректируете таблицу под их фотоаппарат.

Или можете давать напрокат ваш экспонометр под залог.

Ссылки

Книга "Сенполии", Д.М.Залесский, 1983 г часть 1

"Выбор системы освещения", раздел "Измерение освещенности".

Для обсуждения

1. Измерьте и опубликуйте освещенность у ваших фиалок, которые располагаются в разных местах квартиры под искусственным освещением.

2. Если есть фиалки, стоящие на окне, измерьте и опубликуйте их освещенность тоже. При тестировании освещенности укажите время дня и состояние неба (есть ли облака и какие).

Поделиться:

Комментарии

Galina Domnina аватар

Денис, это просто супер. А я всю голову себе сломала, как освещенность измерить. Обязательно попробую!

Екатерина Топоркова аватар

Согласна, очень полезная статья, скопирую себе на компьютер, чтобы всегда была под рукой. Спасибо!

Денис Никитин аватар

Раз народу так  нравится, то сделал табличку освещенности. По ней будет проще понять, находится ли освещенность в нужных границах и в каком именно месте.

Добавил раздел "Корректировка таблицы"

Galina Domnina аватар

А как установить чувствительность аппарата на 100 единиц?

Нашла сама в интернете:

ISO - это чувствительность плёнки или сенсора к свету. Чем выше ISO, тем короче выдержку можно использовать при недостаточно освещённой съёмке, но и тем выше будут шумы.

Оказывается, чувствительность - это ISO.



Попробовала, у меня получилось 1/400.

Несколько дней назад сняла фольгу со стен, был явный пересвет. Сейчас фиалки чувствуют себя хорошо.

Наталья68 аватар

Денис, очень нужная статья.

Но помогите, пожалуйста, никак не могу разобраться. У меня экспонометр как у Вас на картинке – Ленинград-4. Как с помощью него измерить освещенность. Я нажимаю на движок справа, и если он при закрытом матовом стеклышке показывает 2, а при открытом 5, то сколько в люксах это получается? Есть где-нибудь на просторах интернета какая-нибудь переводная таблица?

Вы пишите «На них можно один раз выставить на шкале 800/2500/5000 люкс и тогда одним взглядом на шкалу вы сможете определять, страдают ли ваши фиалки от недостатка или от избытка света».  Поясните, пожалуйста, как это выставить и как это определить. Большое спасибо.

Денис Никитин аватар

Наталья пишет:
"а при открытом 5".

При открытом измерении (без матового стеклышка) число нас не интересует. В этом режиме измеряется отраженный от фиалок свет:

  • у темнолистных темноцветковых фиалок отражение одно
  • у светлолистных белоцветковых - другое
  • если измеряете пустое от розеток место, то у скатерти на полках отражение третьей величины.

И это все при одинаковом падающем свете.

Вам же нужно измерить падающий свет:

  • надеть на экспонометр матовую насадку, которая пропускает строго дозированный процент света
  • поставить его так, чтобы матовое стеклышко оказалось примерно в точке, где расположен центр у розетки
  • расположить матовое стеклышко так, чтобы оно смотрело строго вверх (даже если источник света находится сбоку)
  • включить режим измерения.

Вот тогда у Вас получится какая-то цифра падающего света. Вполне возможно, что будет она не "2", а другая.

Наталья пишет:
"сколько в люксах это получается"

"2" - это мало получается в люксах. Хихиканье При значении "2" почти невозможно фотографировать, а фиалки уж тем более не растут.

Но многое зависит от того, как Вы намеряли это 2 со стеклышком. Если надели матовую насадку и направили ее на розетку, то Вы измеряли в люксах источник освещения, на которое было направлено матовое стеклышко - т.е. источником освещения у Вас были листья розеток. А они светят никак.

Наталья пишет:
"Есть где-нибудь на просторах интернета какая-нибудь переводная таблица?"

В Интернет есть все, как не быть.

Но нужно иметь ввиду, что в экспонометре Ленинград используется селеновый элемент. Он с годами временем "садится" и начинает показывать меньше света, чем в новом состоянии. Для проверки можете щелкнуть кадр на цифровой камере и сравнить в информации на цифровом фото автоматические значения диафрагмы/выдержки/чувствительности пленки с теми, которые рекомендует Ваш Ленинград 4. Соответственно, внести поправку.

Измерение цифровой камерой

Другой способ измерить освещенность в люксах, это расположить на полке среднесерый материал (так называемый 18%-ти процентный серый) и щелкнуть цифровой камерой. Она на автомате выставит какие-то значения диафрагмы/выдержки/чувствительности пленки. Их уже легко перевести в люксы.

Среднесерый материал должен быть такой, что:

  • если положить его на подоконник и навести на него экспонометр без стеклышка, то он покажет такую же цифру
  • как и если вместо него поставить экспонометр со стеклышком вверх.

Тогда подобранный среднесерый материал будет отражать столько же света, сколько пропускает стеклышко. 18%.

Вместо среднесерого материала можете найти подходящее матовое стеклышко, которое закрывало бы весь объектив фотоаппарат. Проверьте на экспонометре Ленинград, чтобы оно пропускало ровно столько же света, как и через штатное матовое стеклышко. После этого ставите камеру так, чтобы матовое стекло на объективе было на месте центра розетки и смотрело вверх (а сама камера, соответственно, смотрела вниз). Делайте снимок и получите серый цифровой снимок, на котором Ваш фотоаппарат выставит какие значения диафрагмы/выдержки/чувствительности пленки. А их уже легко перевести в люксы с помощью переводной таблицы.

Для ориентировки, 2500 люкс получаются при выдержке 1/100, чувствительности 100 единиц, диафрагме 2.

Если в фотоаппарате есть режим съемки с приоритетом выдержки или диафрагмы, то можете зафиксировать или выдержку на 1/100 (при чувствительности пленки 100 единиц) или диафрагму на 2. Постепенно добавляя убавляя свет, можно довести другой параметр в паре выдержка/диафрагма до нужного значения. Это и будет освещенность 2500 люкс.

Наталья68 аватар

Денис, спасибо большое. Еще раз померила, как у Вас написано, опять показывает 2. Попросила прочитать Ваше сообщение мужа, он померил - тоже 2. Видимо, действительно экспонометру пришел конец. Ему уже, со слов мужа, 45 лет. И сверять не с чем. Жаль, не удалось так просто проверить причину проблемы с фиалками. Спасибо Вам.

Денис Никитин аватар

Может быть и такое, что света и само по себе мало. 2500 люкс - это очень яркий свет.

Условия типовой освещенности

1. На полке шириной 50 см, длиной 120 см, стоят 2 люминесцентные лампы, по 38 Вт каждая, 6 месяцев использования, от пыли не протерты, сверху ламп на расстоянии 3 см находится фанерка.

На расстоянии 8 см от поверхности ламп освещенность будет типовые 2500 люкс.

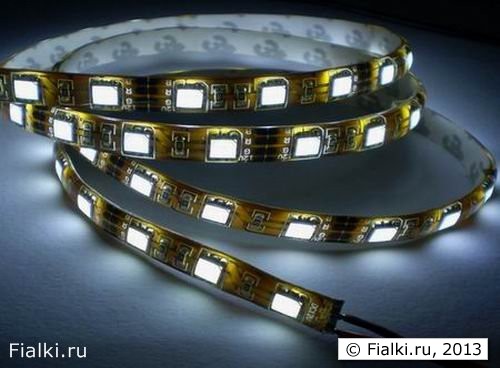

2. Светодиодные ленты в формфакторе 5050, ширина ленты 1 см, размер светодиода 5 мм, 60 светодиодов на 1 м., невлагозащищенные, нецветные, холодного (синего) белого света:

Светодиодны ленты 5050

Для достижения освещенности в 2500 люкс нужно укладывать такие светодиодные ленты:

  • в 4 см от поверхности листьев фиалок (в плоскости центра розетки), бутоны могут оказаться и вовсе в сантиметре от светодиода
  • сами светодиодные ленты должны находится рядком на расстоянии 6 см друг от друга. На полку шириной 50 см нужно примерно 8 светодиодных лент.

Как на глаз определить типовой уровень освещенности фиалок

Определить типовой уровень освещенности фиалок можно даже без всяких глаз. В большинстве коллекций фиалки при зимнем содержании на стеллажах не получают типовые 2500 люкс. Недаром большие профессиональные фиалочные теплицы стараются размещать побольше к южным широтам, чтобы расходы на освещение + отопление не были заоблачными.

Что поделать, африканская фиалка родом из Африки и сохранила в генах свое транжирное отношение к яркому свету. Это, впрочем, не мешает ей довольствоваться и частичным световым пайком.

Но любой коллекционер скажет, что фиалки, выращенные в нашей полосе на естественном свете, выглядят намного интереснее, чем "искусственники". И не потому, что в естественном свете есть какие-то незаменимые аминофотоны, которых нет в люминисцентных лампах или светодиодах. Просто при освещении заоконным светом фиалка получает света вполне достаточно, ведь заоконный свет ничего не стоит для хозяйки.

А в освещении полок за каждый фотон света с хозяйки берут деньги:

  • за осветительный прибор
  • за монтаж
  • за электроэнергию
  • за кондиционер.

Естественно, что в таких условиях искусственный свет фиалочкам дают не столько сколько надо, а на сколько хозяйский кошелек потянет.

Чтобы окончательно развеять иллюзии, что фиалки получают достаточно количества света на стеллажа приведу типовые освещенности:

  • 50 люкс, жилая комната
  • 80 люкс, подъезд/туалет
  • 400 люкс, рабочий кабинет
  • 400 люкс, восход или закат в ясный день
  • 1000 люкс, пасмурный день
  • 4000-5000 люкс - полдень в декабре-январе
  • 20000 люкс - летний ясный солнечный день, в тени

Самое яркое искусственное освещение заканчивается там, когда начинается самое тусклое естественное освещение. Фиалка живет в тени деревьев африканских широт. Наше искусственное освещения для фиалок маловато, хотя нам кажется ярким по сравнению с типовым рабочим искусственным освещением.

Ида аватар

Помогите разобраться, хоть примерно. сфотографировала белый лист, посмотрела свойства файла, там указано:  F 3,5, экспозиция 1/100, ИСО 100. И как мне определить освещенность? По таблице, которая в ссылке, экспозиция другая. Где-то прочитала, что если выдержка не 1/100, а 1/200, то значения  в таблице нужно разделить на 2.А тогда, если наоборот, 1/25 - умножить на 4? Но там диафрагма 2... запуталасьПот градомГоловой об стенку

Денис Никитин аватар

Ида пишет:
"посмотрела свойства файла, там указано:  F 3,5, экспозиция 1/100, ИСО 100"

Это Вам в первую колонку таблицы вверху. Диафрагма 3,5 это то же самое, что и диафрагма 4. При выдержке 1/100 с. и чувствительности 100 единиц таблица выдает "Минимальная освещенность, 800 люкс"
Ида аватар

Спасибо. но странно... цветут, вроде, без проблем...
