Мой новый стеллаж

Нашли ошибку? Сообщите о ней: 1) Выделите ошибку мышкой 2) Нажмите CTRL+Enter. Подробнее...

Елена Новикова аватар
Рубрика блога:

Сегодня наконец-то я домучила свой новый стеллаж!!! Первый стеллаж мне делали 3 месяца. Сама  я свой новый сделала за 4 дня! Вот он

стеллаж

Полок шесть, планирую над каждой подвесить по две лампы, но пока осилила только по одной на трех. До коротких дней и морозов еще есть время, пока остальные фиалки на балконе и подоконниках, на стеллаж поставила совсем бездомных. Сегодня он уже перенаселен

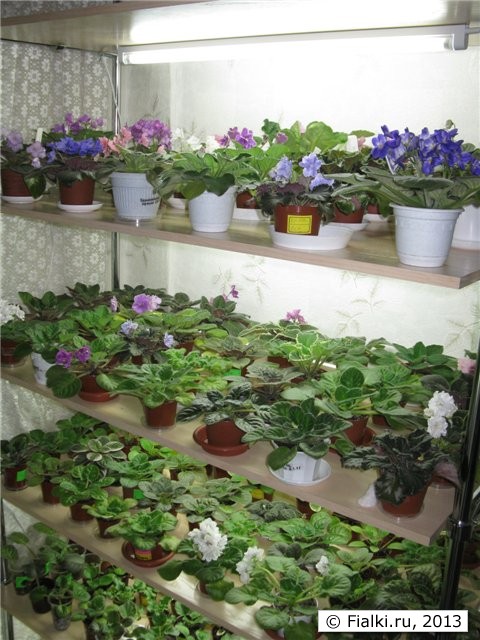

стеллаж сейчас

Если говорить о трудностях, то мне легко было только расставить фиалочки. Пилила трубы ножовкой по металлу часа четыре с перерывами.Ножки и заглушки на трубы сверху вошли как по маслу. Сам каркас собирала почти день-  у меня прямых углов никак не получалось. Все время казалось, что я недостаточно  крепко закручиваю, крутила так, что сорвала шестигранный ключ- пришлось бежать за новым. На следующий день купила лампы, привезла лдсп. Доски оказались очень тяжелые. Сначала разметила и прикрутила крепеж под лампы, потом закрепила полки. Нижние легко, а вот на двухметровой высоте пришлось попотеть.Подошло время соединить светильники между собой, чтобы они включались одной вилкой, тк на них самих есть выключатели.

шнур и клеммники

В комплекте к лампе шли вот такие коротенькие шнуры( соединять лампы на одной полке удобно), для соединения между полками я их разрезала и надставляла шнуром с помощью клеммников( на этом же фото ниже). Закончила все это час назад. Я очень счастлива, что у фиалок новый дом и что  эта трудная работа завершена!

Поделиться:

Комментарии

alievanatalia аватар

Елена поздравляю! Стеллаж моя мечта ,сейчас тоже занимаюсь подборкой материала для его изготовления. Если можно покажите ближе крепление полокСупер!

Елена Новикова аватар

Наташа, вот таким креплением я соединяла трубки между собой

крепеж

А этот для крепления полок( беленькие прокладки для стеклянных полок)

еще крепеж

Наталья Герасимова аватар

Елена просто супер!!!! Вы молодец.

А можно фотографию ножек, каким образом он сделан снизу??? Я тоже собираюсь делать, буду признательнаУлыбка

Ольга Коржаева аватар

Очень воздушный,легкий и вместительный!

Елена Новикова аватар

Сами дежатели для ламп совсем маленькие и лишних нет , сейчас если получиться сделать фото на полке, то выложу. Насчет нагревания спрашивала в магазине- именно так и у них светильники прикреплены и горят целый день, не греют.

Любитель аватар

Елена, скажите, какого размера у вас полки? Мне они кажутся такими вместительными!!! И какое расстояние между полками, напишите, пожалуйста.

Елена Новикова аватар

Полки размером 1200 на 600, может и широковаты, но для третьего стеллажа у меня места просто нет. Между тремя полками 35, остальные 40. 35 делала для мини и полумини (на первом стеллаже для них расстояние между полками большое). На этом стеллаже расстояние между полками можно менять, т.к. трубки по высоте цельные.

Львовна Тигра аватар

А если мини ставить на фитиль-35 не мало?

Катя Юдина аватар

Елена, у меня нет слов! Куда катится мир? Все сами! Причем уверена, что Вы получили от этого огромное удовольствие!  Стеллаж прекрасный, и такой вместительный. Представляю процесс распиливания труб, и ...я в шоке. Вы просто Молодец! Ваши фиалочки в надежных руках.Улыбка

У меня огромная просьба! Когда будете дополнять стеллаж лампами, если будет возможность, сфотографируйте подробно (пошагово) процесс обрезания проводов соединения ламп, подключения и т.п.

На сайте нет такой подробной инфо с фото. У меня стеллаж стоит без ламп и ни чего не могу понять, как поступать со светильниками без вилок , из них проводки торчат, или вот такие как у Вас короткие не знаю как называются.Засмущалась Ну как соединить лампы? от и до... Пожалуйста, думаю такая проблема у многих.

Елена Новикова аватар

Катя, я в понедельник буду делать еще шнуры для следующих светильников и обязательно все сфотографирую. Вот так выглядит соединение в готовом виде.

соединение

Катя Юдина аватар

Спасибо, Елена, буду Вам очень признательна! Надеюсь, с Вашей помощью и я смогу подготовить домик для фиалочек к зимнему периоду! Улыбка Иначе для меня провода и всякие подобные штучки просто из области фантастики, не понимаю механизм действия и соответственно сборки.Засмущалась

Елена Новикова аватар

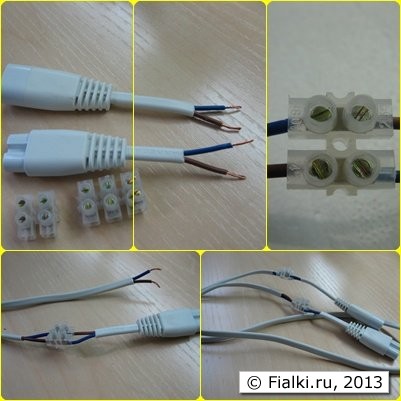

Удлиняла я вот так:

шнур

Разрезала пополам короткий шнур со штекерами с двух сторон, отрезала шнур для удлинения нужного размера. Со всех сторон сняла общую изоляцию( белую) примерно см на два, зачистила от изоляции каждй проводок и немного скрутила. Отрезала два раза по два клеммника от общей пластины.Проводки от одной половинки вставила в клеммник с одной стороны и закрепила с помощью винтиков клеммника(проводок надо расположить под винтиком и им прижать). С другой стороны прикрепила длинный шнур, вторую сторону которого уже закрепила во втором клеммнике, а к нему оставшуюся половинку короткого шнура со штекером. Получился шнур нужной длины.

Жанна Бугайченко аватар

А вы можете показать лампу уже с готовыми шнурами, как вы их прикрепили. Или может получится полку с лампой? У вас у лампы шнуры выходят с двух сторон: одна с вилкой в розетку, а другая соединяет другие лампы.

Елена Новикова аватар

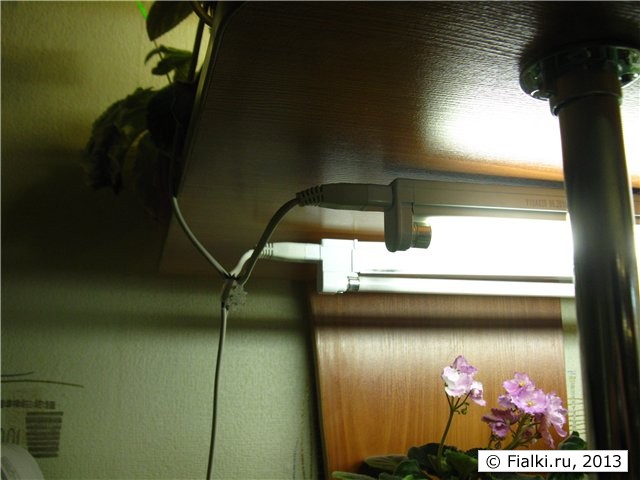

Жанна, я немного поменяла соединение ламп, сейчас этовыглядит примерно так:

лампы на стеллаже

Это фотография с другого нового стеллажа, шнуры здесь никак не закрепляла.

Надежда Райхерт аватар

Катя, здравствуйте! Меня тоже интересует вопрос освещения и его устройство на стеллаже. Меня вообще интересует все, что связано с выращиванием фиалок!!! Я новичек и сегодня пополняю ваши ряды.Столько перерыла всего в интернете, столько прочитала, что в голове все пока правильно не улеглось. Но одно могу сказать точно, что вот здесь:   Xobbi-Фиалки-Сборка светильников Вы найдете все ответы на все ваши вопросы.

Катя Юдина аватар

Здравствуйте, Надежда! Очень подробная и полезная статья! Спасибо! Правда, прочитала и перепугалась, кажется все так сложно, покажу мужу, пусть изучает! Большая улыбка Попробую вставить ссылку на статью.

Xobbi-Фиалки-Сборка светильников

Любитель аватар

А почему Яндекс у меня вашу ссылку не хочет открывать, подозревает, что спам? Подскажите, на каком сайте этот материал - попробую поискать самостоятельно. Спасибо!

Катя Юдина аватар

Видимо я опять что-то не то вставила, хотя сама попробовала сразу войти получилось. Вы у Надежды в комментарии выделите полностью фразу "Xobbi-Фиалки-Сборка светильников" и нажмите поиск с помощью яндекс, я так делала.

Да, странно, сейчас нажала на свою ссылку про спам пишет.Потрясение но указывает правильный адрес странички. Не понятно почему так вышло.

Надежда Райхерт аватар

Катя, здравствуйте! У меня тоже не получалосьСлезы, пока я не сделала немного иначе. Давайте попробуем зайти на эту страничку по-другому. Зайдите на сайт Алены Гоцул:  http://mirfialok.narod.ru/   В самом низу страницы прочтете: разработка, графика, дизайн-Роман Куликов. Вот на него и жмем! Откроется страница, по левой стороне которой содержание. Жмем на стеллаж! А когда у меня открылось то, что мне нужно, я просто добавила эту страничку в закладки. Немного неудобно первый раз, зато потом все быстро.Супер!

Любитель аватар

Да, я попала на этот сайт - много интересного. Спасибо огромное за разъяснения, Надежда!

Т.С. аватар

Елена, я в восторге от вашего стелажа и ваших рук. Соорудить такое собственными руками. Аплодисменты Покажите поближе крепление полок и как вы закрепили лампы под полкой. Не будет ли нагреваться верх полки?

Елена Новикова аватар

Полки я закрепила двумя держателями посередине( по два на каждой полке). Интересовалась, не сложаться ли они на двух, может четыре поставить, но мне было сказано- если хорошо затяните, то плясать можно.Вот я и сорвала один ключ, затягивая.

крепление полок

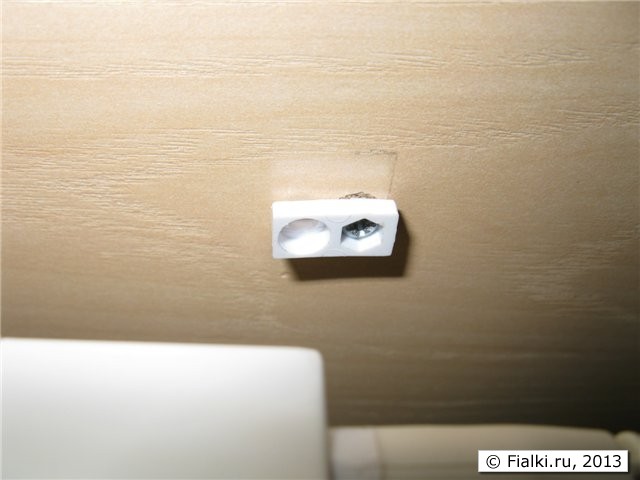

А это крепление для светильника

крепеж для лампы

manushik аватар

Елена очень красиво и полка и фиалкиСупер!

Татьяна Оганесян аватар

дааа.... "Есть женщины в русских селеньях",как справедливо заметил в свое время Некрасов... Фантастика! Мой респект и восхищениеАплодисменты, я бы так не смогла(((. И ведь игрушечка получилась, а не стеллаж. Золотые руки).

Елена Новикова аватар

Девочки!!! Спасибо всем за ваши добрые отзывы, даже слезы на глаза наворачиваются!Может это от усталости?

Марина Морозова Владимеровна аватар

Елена у вас очень красивые фиалки и стелаж вместительный!Есть же на свете такие люди!Я в восторге!

Юлиана аватар

Лена-Вы молодец!!!!!!!Супер! Супер!Потрясение

Елена Шпиркина аватар

Лена, да вы просто УМНИЧКА!!!!!Аплодисменты Дурной пример заразителен. Прошу полки уже второй месяц. Сделаю сама.

Антонина аватар

Есть женщины в русских селеньях
С спокойною важностью лиц,
С красивою силой в движеньях,
С походкой, со взглядом цариц,—

Их разве слепой не заметит,
А зрячий о них говорит:
«Пройдет — словно солнце осветит!
Посмотрит — рублем подарит!»

Идут они той же дорогой,
Какой весь народ наш идет,
Но грязь обстановки убогой
К ним словно не липнет. Цветет

Красавица, миру на диво,
Румяна, стройна, высока,
Во всякой одежде красива,
Ко всякой работе ловка.

И голод и холод выносит,
Всегда терпелива, ровна...
Я видывал, как она косит:
Что взмах — то готова копна!

               ***
В игре ее конный не словит,
В беде — не сробеет,— спасет;
Коня на скаку остановит,
В горящую избу войдет!
                          Николай Некрасов
                          МОРОЗ, КРАСНЫЙ НОС

Galina Domnina аватар

...Столетье промчалось. И снова,
Как в тот незапамятный год -
Коня на скаку остановит,
В горящую избу войдет.

Ей жить бы хотелось иначе,
Носить драгоценный наряд...
Но кони - всё скачут и скачут.
А избы - горят и горят.

Наум Коржавин

Аленький цветочек аватар

Елена, какая Вы молодец, такой стеллаж смастерили своими руками, я бы на такое не отважилась. Думаю, Ваши фиалочки Вас отблагодарят за такую заботу о них пышным цветением.

Наталья Шарапановская аватар

Елена, у меня шок смешанный с восторгом! Елена, Вы МОЛОДЕЦ!! Пускай в новой "квартирке", Вашим фиалочкам-красоткам будет хорошо и уютно.

Елена Мицнер аватар

Елена! Все просто СУПЕР!!! Нет слов, одни восхищения и вздохи!!! Вы просто молодец что на это решились! Ждем с нетерпением Ваш следующий фоторепортаж.

svetik аватар

Елена, ВЫ СУПЕР. Истинная русская женщина. И стихи подходят. Мне казалось я на все способна, но на такое. Мужа позвала поглядеть на красоту, оценил. У меня мужики делали и то похуже. А с электрикой как справилась.Аплодисменты

И фиалки очень красивые.Супер! Меня превлекла на первой полке второго фото красная фиалка,  название сорта.

Наталья Матвеева аватар

обалдеть!!!!!!!!!!!!!своими руками????трубы пилить???проводку мастерить????орден!однозначно,орден!

Тамара Б. аватар

Маловато ордена, по-моему.., скорее всего, памятник!!!Аплодисменты

Елена Новикова аватар

Спасибо вам всем, девочки, за теплые слова и за стихи! С чувством выполненного долга еду на дачу качать мед.

Катя Юдина аватар

Елена, Вы решили нас совсем "добить".Потрясение "на дачу качать мед"?!!! Браво!Аплодисменты

Денис Никитин аватар

Елена Новикова пишет:
"Пилила трубы ножовкой по металлу часа четыре с перерывами."

Вы героическая женщина. Улыбка

Распиловка труб

Если кто-то будет повторять подобный стеллаж, то самый трудоемкий элемент - пиление труб. Вся остальная сборка не требует больших физических усилий.

Не обязательно пилить трубы самой:

1. Часто на фирмах, где продают трубы, можно вместе с покупкой сразу же заказать распиловку труб. Вам достаточно будет указать длины кусков.

2. Другой способ, нанять на распиловку соседа или подростка.

3. Поспрашивать у соседей и в близлежащих горожах, может быть у кого-то есть "болгарка" (дисковая пила, часто электрическая). С ее помощью вам распилят трубы как масло:

Пиление

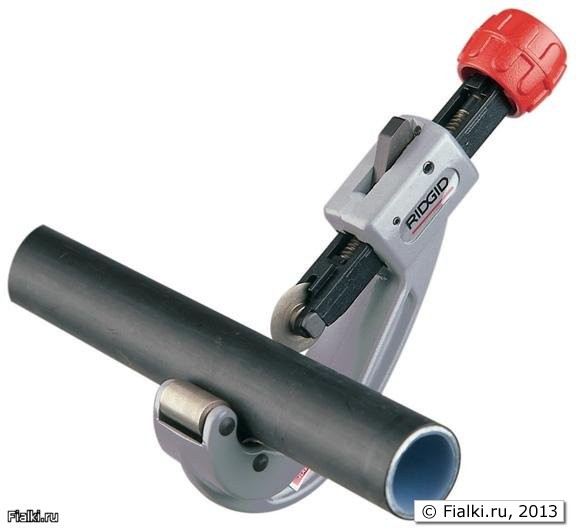

4. Пойти к сантехникам. У них есть труборезы:

Резка труб

После трубореза кромка получается идеально ровной.

Ольга Войнова аватар

Елена, просто нет слов - одни эмоцииАплодисменты!!! А я вот в мастерской стеллаж заказала, уже 2 недели жду (хотя 4-5 дней обещали), переживаю, что они там наделают, не перепутали бы чего...

Хотела спросить, что это за трубы? Где продаются (понятно, что города разные, но это из области стройматериалов или что-то другое) и примерная стоимость. Предполагала тоже такие использовать сначала, но где заказывала больно уж дорого с ними получалось, а в продаже нашла похожие только в ОБИ и размер у них был фиксированный, недостаточный.

Елена Новикова аватар

Ольга, про эти трубы писал Денис в статье "Эконом-стеллаж с освещением - за 2000 р.".

Покупала я их в фирме по торговому оборудованию трехметровые по 210 рублей за штуку. На двух трубках сделать нельзя было, тк не хотела стеллаж делать стационарным и крепить его к полу и потолку. Сами трубы недорогие, а вот разные крепежи по 50 рублей за штуку.

Ольга Войнова аватар

Спасибо! Это недорого получается, попробую поискать.

Денис Никитин аватар

Елена Новикова пишет:
"На двух трубках сделать нельзя было, т.к не хотела стеллаж делать стационарным и крепить его к полу и потолку."

Крепление враспор к полу и потолку недорогое и простое:

  • винт
  • гайка
  • шайба

И в то же время очень надежное. Так враспор между полом и потолком крепят детские спортивные комплексы:

Крепление

Родители без всякого страха пускают своих гиперактивных детей на такие комплексы, закрепленные враспор. Фиалки стоят на полках смирно, так что боковая нагрузка на вертикальные трубы будет практически никакой.

2 трубы позволяют обойтись без множества небольших труб, которые должны связывать пары вертикальных труб. Заодно 2 вертикальные трубы можно использовать для крепления на них полок.

Елена Новикова пишет:
"Сами трубы недорогие, а вот разные крепежи по 50 рублей за штуку"

Если идти по пути удешевления стеллажа, то в каждой полке можно сделать по 2 дырки на расстоянии 5 см от узких краев. И нанизывать полки на 2 вертикальные трубы одна за одной как шайбы в ханойской башне:

Стеллаж фиалки (сенполии)

Тогда полка каждым своим узким концом будет опираться на любой крепежный элемент, закрепленный под ней на вертикальной трубе. Можно использовать крепеж, который употребили Вы:

еще крепеж

А в самом дешевом варианте это может быть даже горизонтальная дырка в вертикальной трубе и просунутый в нее длинный гвоздь.

Т.е. в минимальном варианте двухтрубный стеллаж можно сделать таким:

  • 2 трубы, в каждой по 5 горизонтальных дырок на расстоянии 35-50 см. друг от друга. Трубы для прочности желательно брать не 25, а 32 мм
  • 2 узла крепления враспор между полом и потолком
  • 5 полок с двумя дырками в каждой
  • 10 гвоздей (по 100-200 мм длиной).
Galina Domnina аватар

Вернулась в эту тему, чтобы посмотреть подробнее, но фото не вижу. Елена, вы их не удалили случайно? Обида

Елена Новикова аватар

Галина, у меня фото тоже не открываются, я что-то удаляла на Радикал, надо проверить. Попробую восстановить.

Елена Новикова аватар

Галина, кое-что удалось восстановить, если что-то еще интересует- спрашивайте.

Galina Domnina аватар

Елена, спасибо!

_Елена_ аватар

Скажите, пожалуйста, какие размеры у стеллажа (длина, ширина полки)?

Сколько ламп на одной полке?

Наталья Шаламова аватар

Читайте комментарии выше, там всё есть.

Людасик аватар

Я плакала, когда читала! Боже ж мой! На что способна женщина ради любви! Любовь к фиалкам заставила хрупкую женщину четыре часа пилить трубы! У меня и сейчас на глазах слёзы! Елена, я горжусь Вами! Вы просто молодец!
