Освещение с помощью диодной ленты

Добрый день!

Прочитал блог Маргариты Андрусовой "Светодиодные ленты для фиалочных полок" и решил поделиться своим опытом освещения полок для фиалок с помощью светодиодной ленты.

Супруга (Белых Елена) давно хотела расширить свои плантации,  и мы приобрели еще один стеллаж. С местом установки мы определились заранее, а вот вопрос с освещением оставался еще не решенным. То ли прибегнуть к проверенным лампам, то ли провести эксперимент и установить светодиодную подсветку.

Посчитав затраты на электроэнергию, пришли к выводу, что светодиодная подсветка гораздо (в 3 раза! 6Вт против 18ВТ) экономичнее чем газоразрядные лампы. При такой экономии на свете, менее чем за год светодиоды полностью себя окупают и начинают уже экономить деньги. Итак решено - светодиоды.

диоды

Светодиодную ленту заказали через Интернет, вышло с учетом доставки, 225 грн/5 метров. Сразу хочу оговорить, что для подсветки фиалочек сверху нет никакой необходимости покупать влагозащищенную ленту (в силиконе), она стоит несколько дороже и предназначена для монтажа на улице. Цвет брал холодный белый - наиболее яркий, на мой взгляд. У моей ленты 60 диодов на 1м. Есть и меньше диодов, но они более яркие, но такие ленты стоят дороже.

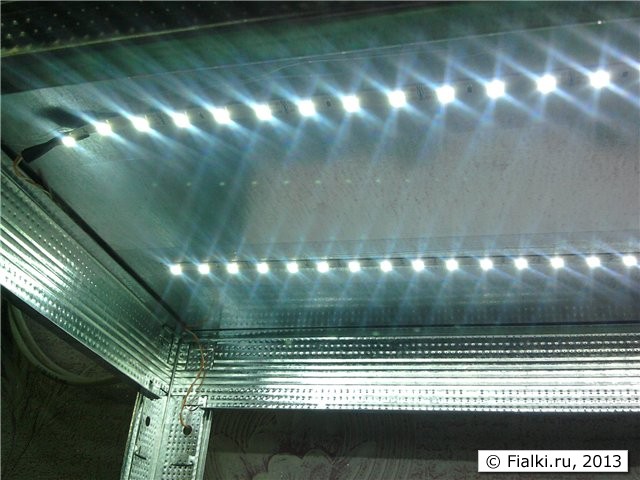

Ленту разместил непосредственно над фиалками (как лампы) в два ряда.

Сразу даю практический совет: не клейте ленту непосредственно на токопроводящие поверхности! Я приклеил на металл обычный упаковочный скотч, а уже на него наклеил ленту. Отрезки соединил между собой не толстыми проводами (достаточно сечения 0,5 мм). Все контакты запаял и изолировал. Прошу заметить что не ленте обозначены места возможного разреза. Разделять ленту нужно только по ним, иначе можно просто потерять несколько диодов.

И вот лента закреплена, переходим к главной задаче - блок питания (БП)! БП нужен 12 вольт а вот какой рабочий ток, нужно расчитывать исходя из потребляемой мощности вашей диодной ленты. Суммарную мощность вашей ленты делим на 12В получаем ток, необходимый для ее работы. У меня ушло 4 м ленты на 3 полки (по 6Вт на 1 м.) 24Вт/12В=2А.

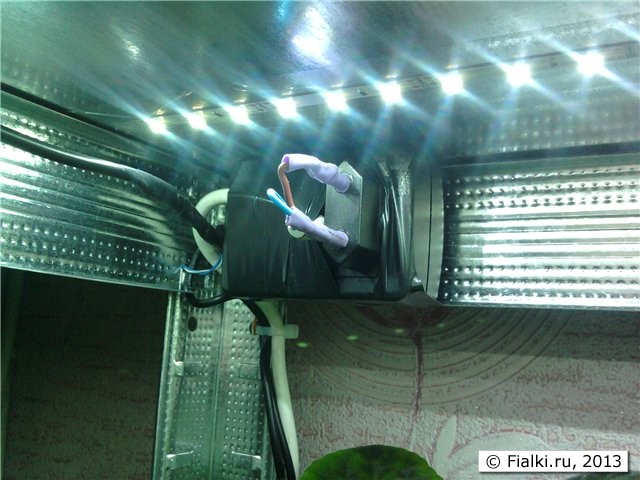

Блок питания (как раз был в наличии) закрепил на стелаже изоляционной лентой и подпоял провода на вход 220В и на выход 12В. Полки рекомендую подключать к БП параллельно, т.е. все минусовые провода соединяем между собой, а потом с минусом блока питаня, тоже самое проделываем с плюсовыми. Это даст возможность в будущем поставить отдельный выключатель на каждую полочку и сделает их работу независимой друг от друга.

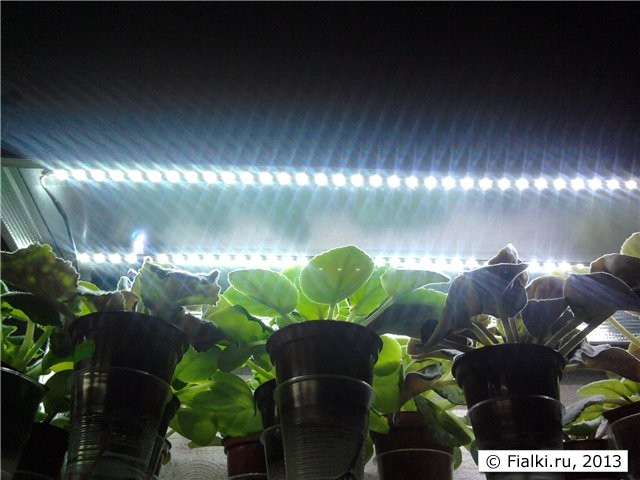

Итак, все готово! Включаем БП в сеть 220В и вот результат:

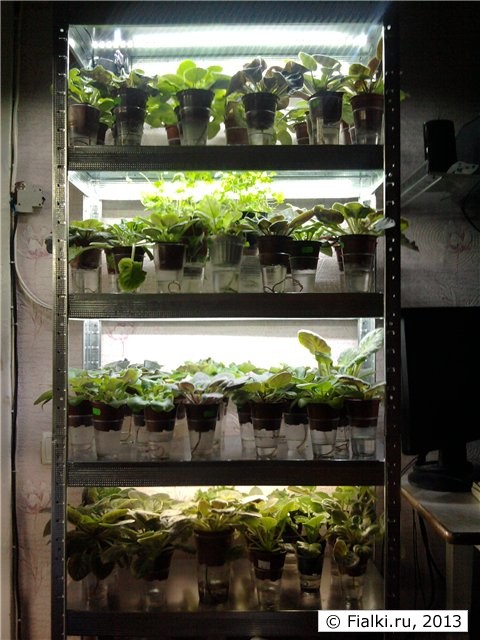

На стеллаже 4 полки, нижнюю решили освещать с помощью газоразрядной лампы мощностью 18 Вт. Прошу оценить разницу:

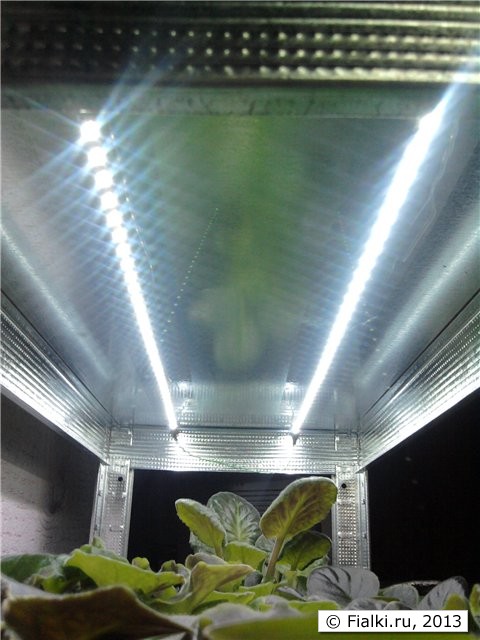

Свет от диодов не только ярче, он еще более распределенный по полке, т.е. освещение краев и центра практически не отличается.

Делаем выводы о целесообразности применения светодиодов в народном хозяйстве:

1. Светодиоды легки в монтаже (крепятся на собственную липкую ленту);

2. Экономичны в потреблении электроэнергии;

3. Долговечны (срок службы без потери яркости 50000 часов!!!)

4. Исключают возможность поражения электрическим током (рабочее напряжение 12В);

5. Освещение более яркое и распределенное.

Стоит отметить и минусы:

1. Необходимо иметь элементарные навыки обращения с паяльником;

2. Дороговизна первоначальной установки.

Спасибо за внимание!

Поделитесь статьей:

Комментарии


Melva аватар

Огромное спасибо за

Огромное спасибо за познавательную и подробную статью, написанную со знанием дела! Вы абсолютно правы - один из минусов - необходимость иметь навыки обращения с паяльником. И еще хотелось бы узнать, как же чувствуют себя фиалки под таким освещением? Как давно светите фиалки светодиодами?


Елена Микулинич аватар

Большущее спасибо за

Большущее спасибо за подробный инструктаж, если  можно так сказать. Светодиоды выглядят настолько лучше, чем люмка, что просто поражаюсь. А какова ширина полочек?


Денис72 аватар

Спасибо за такой рассказ.

Спасибо за такой рассказ. Интересует разница температур на полке с лампами и там, где провели светодиоды. На моём стеллаже температура - бич. Не знаю как понизить, оставив прежнюю освещенность.


Алина Акзигитова аватар

Спасибо за статью! Все на

Спасибо за статью! Все на пальцах разложили, теперь есть с чем обращаться к мужскому полу. Но хотелось бы узнать мнение хозяйки стеллажа, как себя ведут фиалки при таком освещении, не жарко ли им там.

Елена Белых аватар

Самое главное, что хочу

Самое главное, что хочу отметить - этот стеллаж у нас стоит в самой глубине комнаты. В стороне, противоположной окну. То есть, ни один лучик света кроме искусственного до него не долетает.  Тем не менее, если я  туда ставлю цветы, нуждающиеся в интенсивной терапии - через 3 недели получаю мощные розетки, набравшие бутоны.

Микроклимат отличный - абсолютно им не жарко, вообще никакого тепла от диодов не исходит. А вот если на обычную лампу руку положить - лампа теплая...

И, как уже выше писалось, освещение более равномерное. Мне не нужно фиалки вертеть, потому что они как подсолнухи к свету тянутся. Стоят все время в одной поре - ровные во все стороны, плоские.

Довольная я настолько, что думаю со временем всю подсветку сделать исключительно диодной. Лампы нужно часто менять - они у меня то перегорают, то тусклее светят со временем. Диоды светят всегда одинаково.

А экономия электроэнергии перекрывает дорогую стоимость монтажа.

Денис72 аватар

У Вашего стеллажа ещё же есть

У Вашего стеллажа ещё же есть плюс, который как раз диодам так сказать на руку. Он же сделан из оцинковки, которая сама очень хорошо свет отражает. Хватит ли мне к примеру двух полос диодов, если у меня полки из коричневой ДСП?

Алена Новикова аватар

Денис, твою проблему можно

Денис, твою проблему можно решить с помощью обычной пищевой фольги, оклей полки над фиалками и часть стены. Я так сделала на стеллаже с детками, чтобы равномерно распределить свет от ламп.

Денис Никитин аватар

Удешевление светодиодного освещения в 2 раза

Елена Белых пишет:
"Довольная я настолько, что думаю со временем всю подсветку сделать исключительно диодной."

Можно и быстрее перевести всю коллекцию на светодиоды, если использовать более интенсивно.

1. Светодиоды не греются. Можно полки с обоих сторон завесить свето-отражающей фольгой. Тогда даже грамулька света не будет уходить в комнату и можно будет уменьшить количество светодиодов.

2. В отличие от люминесцентных ламп, светодиодная подсветка весьма компактная. Можно монтировать светодиодную подсветку на легкосъемном каркасе. Раз в 12 часов переставлять его с одной полки на другую, а еще через 12 часов - обратно. Тогда стоимость освещения стеллажа светодиодами уменьшится в 2 раза. А вместо расчетных 11 лет (50 тысяч часов) будут гореть светодиоды 5,5 лет, что тоже через край.

В силу легкости светодиодов рамка может представлять из себя или фанерку или деревянную рамку. Крепить к потолку ее можно на паре магнитов. Если шнур питания сделать чуть подлиннее, то его хватит чтобы питать светодиодную рамку в положении на родной и на соседней полке.

3. В случае перестановки рамки каждые 12 часов имеет смысл сократить количество светодиодных лент до одной. Ее можно разместить на длинной рейке на паре мебельных магнитов по концам. Для компенсации уменьшения света можно:

  • подобрать ленту помощнее в 1,5 раза
  • повесить светоотражатели по бокам стеллажа. Возможно и на низ вышестоящей полки

При установки рейки со светодиодами можно ставить ее один раз от наружного края на 1/3 глубины, а другой раз на 1/3 глубины от стенки. Тогда в среднем за 2 дня каждая фиалка на полке будет в сумме получать одинаковое освещение.

Перекинуть 3 планки со светодиодами и магнитами с трех полок на другие три соседние полки можно за 1 минуту.

Денис72 аватар

И Алёна, И Денис, написали о

И Алёна, И Денис, написали о том, что я замысливал соорудить на своём стеллаже. Думаю, что всё пищевой пленкой оклеивать не буду, а то родные решат, что я совсем из ума выжил, а вот верхнюю часть полок думаю оснастить оргалитом, обклеенным этой плёнкой, на котором и закрепить в будущем светодиодные ленты. Оргалит можно приклеить на двусторонний скотч.


Маргарита Андрусова аватар

Огромное спасибо за статью. У

Огромное спасибо за статью. У Вас за два месяца уже накопилось положительного опыта и это меня очень радует. Надеюсь эти светодиодные ленты и мне помогут решить проблемы. Сегодня не раз смотрела и перечитывала Вашу статью и все-же никак не могу избавиться от сомнений. Помогите, пожалуйста, разобраться в чем моя проблема. Физика за 25 лет после обучения выветрилась из головы окончательно, потому попробую объяснить "на пальцах".

Когда я сравниваю Ваши фото и свои, то вижу что у меня на полках лампы светят гораздо ярче чем светодиоды, а у Вас наоборот она более тусклая.

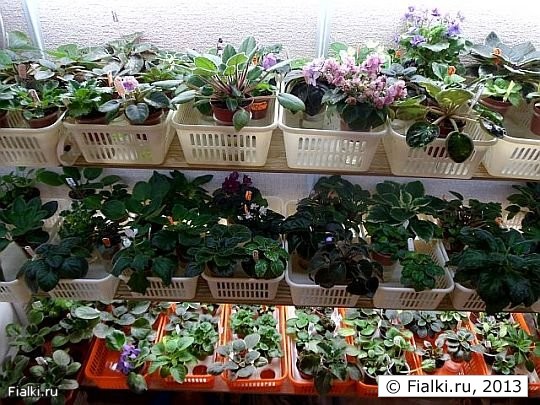

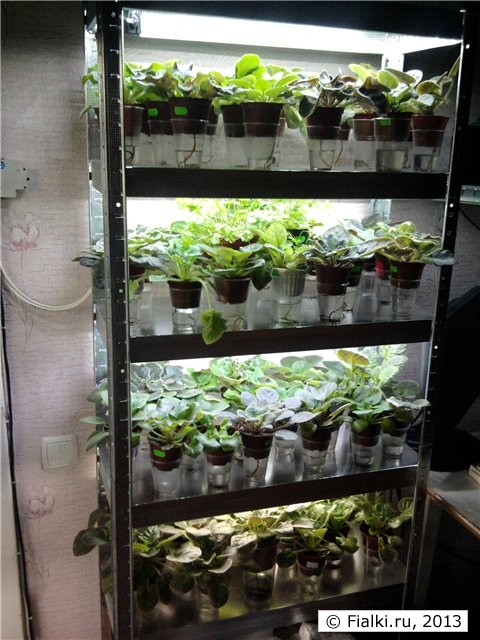

На первой полке светит лампа и диоды, на второй только диоды, на третьей только лампа.

стеллаж

По данным из статьи сосчитала, что  Ваша лента 4.5Вт, а моя кажется 8Вт, но я в этом сомневаюсь китайцы могут и не то написать. Вот фото бирки с упаковки моей светодиодной ленты.

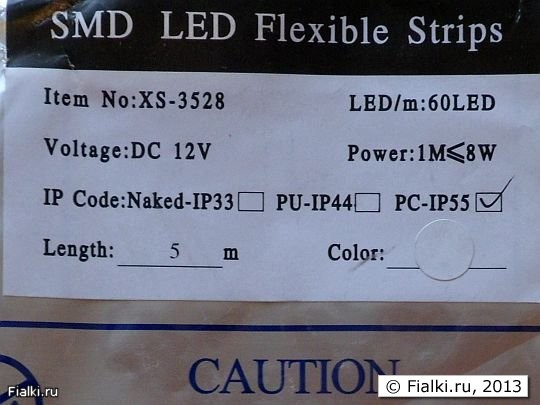

бирка от светодиодов

Когда в магазине я первый раз пыталась узнать о светодиодах, то продавец сказал, что если чего-то там не правильно подключить (к сожалению я эту фразу не поняла и не запомнила), то диоды не будут светить в полную силу. Похоже, что у меня где-то ошибка в подключении этой ленты.

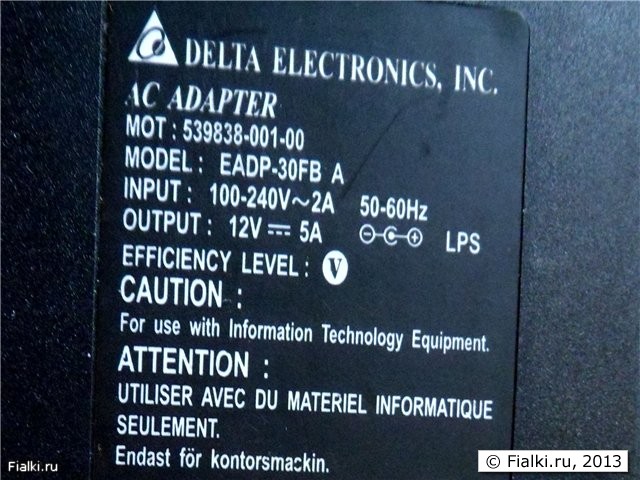

Может блок питания не подходит? На фото данные с него.

надпись на б.п.

Читала, что рекомендуют не используют ленту длиной больше 5м, а у меня лента 5м, да еще впайки провода 70 см. Может в этом проблема? Или провод не правильный впаяли? А может быть проблема в последовательном подключении отрезков ленты? Вообщем я совсем потерялась в этих может и сама разобраться не могу. Хотелось бы чтобы диоды светили максимально.

Есть у меня небольшая надежда на то, что Ваша лампа на нижней полке уже не новая, выработала свой ресурс и светит очень тускло. Может я зря сомневаюсь?

Маргарита Андрусова аватар

Тип светодиода 3528, цвет

Тип светодиода 3528, цвет белый. Видимо холодный белый, потому как свет аж с голубизной, а от люминесцентной лампы 6500К свет исходит более теплый на вид.

zappie аватар

Уважаемый hromix,

Уважаемый hromix,

Мне кажется у Вас светодиоды с 3 чипами(тип5050) с мощностью 10,5-12 люмен/диод а у М. Андрусовой с 1 чипом (тип3528) с мощностью 3,5-4 люмен/диод. Я нашел оба варианта у нас в Турции. Дешевая версия за 2,6 долл. за метр а Ваша версия за 5 долл за метр.

Маргарита Андрусова аватар

Светодиоды у нас одинаковые

Светодиоды у нас одинаковые 3528, холодный белый. Отличие только в том, что моя лента покрыта тонкой силиконовой оболочкой, а у них нет. На фотографиях эта оболочка почти не видна, но может как раз в ней причина? Видела ленты, которые помещены внутри силиконовой трубки, это совсем другая продукция. У меня на вид обычная плоская лента, только покрытая слоем прозрачного материала.

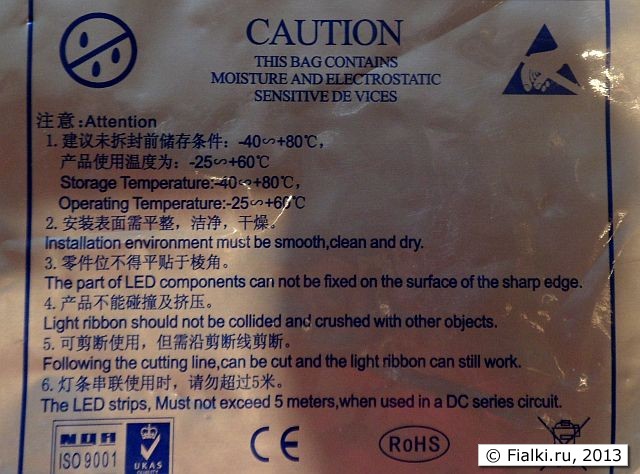

Вот еще фото упаковки. В углу значок, перечеркнутые капли. Не знаю как такой трактуется, влагозащищенная продукция или наоборот боится воды.

упаковка от светодиодов


Алена Новикова аватар

Спасибо за такую

Спасибо за такую своевременную информацию, а то я уже начинала задумываться: а стоит ли игра свечь? Мне предстоит осветить окно в комнате, а ламп на близлежащую розетку окажется уже 10+ телевизор - перебор получается.А по какому адресу ленту заказывали? И какая там маркировка?



АнастасияМ аватар

Еще один плюс: длину ленты можно выбрать любую.

Статья понравилась:) Увидела для себя в диодах еще один плюс: если правильно поняла, то диодную ленту можно сделать сколько угодно малой длины, т.е. решается проблема с подбором ламп именно  нужной длины, что как раз для меня актуально из-за несовсем стандартной формы стилажа (угловой).

Денис72 аватар

Я сегодня узнал подробнее о

Я сегодня узнал подробнее о диодах. Там получается несколько видов. Которые светят тускло, и которые примерно в три раза ярче. Опять же, есть варианты с количеством диодов в метре. Наверное об этом нам и сказал Zappie. По этому, у Вас они и светят тусклее, чем у автора. Мне сегодня как по заказу на халяву досталось несколько метров таких диодов. Осталось купить блок питания. Но у меня тоже не яркие.

Маргарита Андрусова аватар

Денис, а Ваши ленты покрыты

Денис, а Ваши ленты покрыты силиконом или нет? И с какой они маркировкой?

Тип диодов 3528, холодный белый и их к-во (на метр - 60шт., на 5см - 3шт) у нас, с автором, одинаковы. Разница только в силиконовом покрытии, у них покрытие отсутствует.

Денис Никитин аватар

Причины тусклости светодиодной ленты

1. Силиконовая оплетка используется в светодиодных лентах, используемых на улице (под дождем, снегом,...). Она поглощает часть излучения светодиода.

2. Кроме защиты от снега силиконовая оплетка играет роль световода, чтобы расширить площадь свечения от светодиода на близлежащие куски силиконовой оплетки. Возникает эффект сплошной светящейся ленты, что видно по фотографии в Вашей статьей.

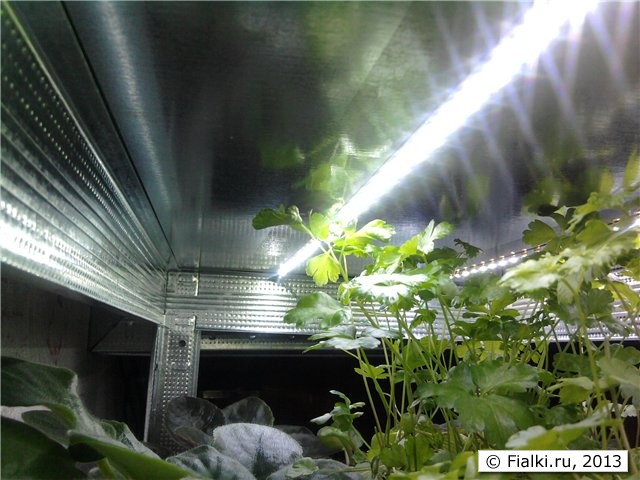

Светодиодная подсветка стеллажа

На это тоже уходит энергия светодиодов.

3. Раз светотехническая схема излучения ленты в силиконовой оплетке рассчитана на имитацию светящегося непрерывного шнура, то перед светодиодами не ставят линзы, которые направляет свет строго в угле 120 градусов. Лента в силиконовой оплетке может светить во все стороны. Тусклость свечения покупателей не беспокоит, поскольку светящиеся шнуры не рассчитываются на освещение днем. Они лишь создают впечатление от светящейся нити ночью. Никто не будет читать прессу под светящимся шнуром.

Советы

1. Для использования внутри квартиры лучше брать светодиодные ленты без силиконовой оплетки. Будет дешевле и ярче.

2. По возможности нужно брать ленты с заявленным углом свечения. Обычно это 120 градусов.

Если угол свечения не заявлен, то скорее всего в ленте не предпринимались никакие меры для концентрации свечения в определенном угле. Такая лента светит во все стороны и на стеллажах до фиалок дойдет лишь часть энергии светодиода.

3. Попробуйте отодрать кусочек силиконовой оплетки у какого-то светодиода и посмотреть:

а) Увеличилась ли яркость?

б) Какой угол свечения?

Угол свечения светодиода можно проверить, если ночью при выключенном в комнате свете закрыть темным соседние светодиоды и поставить под исследуемый светодиод в 10 см лист белой бумаги.

Если светотехническая схема светодиода концентрирует его свет, то Вы увидите на листе белый круг диаметром 10-15 см. За его пределами освещенность резко падает. Аналогия от света фонарика или автомобильной фары.

Если выраженного круга нет и освещенность размазано падает по мере удаления от центра круга, то у светодиода нет линзы, концентрирующей свет и он светит как свечка во все стороны.

Маргарита Андрусова аватар

Денис, я эту оболочку, из

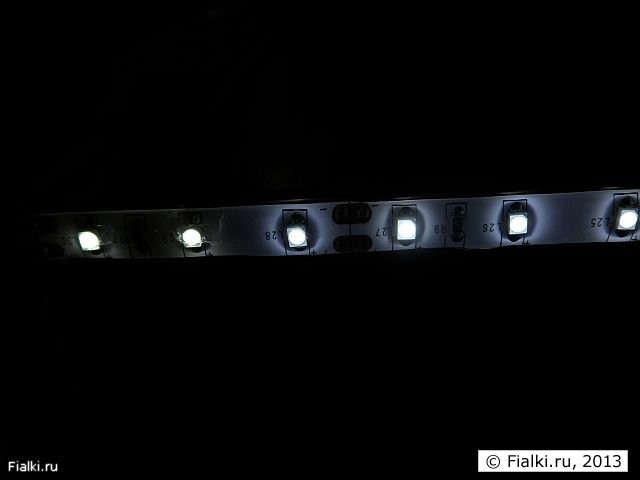

Денис, я эту оболочку, из любопытства, еще утром проковыряла. Выбрала два последних, в ленте, диода, чтоб если сделаю какие-то повреждения, то пострадали только они, а не вся лента. Результат меня поразил. Как Вы и предположили, сразу исчез эффект светящейся ленты. А кроме этого исчезло и голубоватое свечение, открытые диоды светят теплым белым светом. Здесь собачка наверно и порылась, ведь теплый белый свет более тусклый, чем холодный. А я искренне считала, что у меня лента с холодным белым светом, на упаковке был только белый кружок, без уточнения холодный или теплый.

лента светодиодная

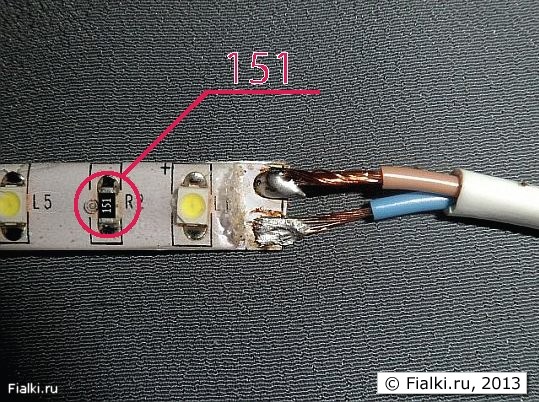

Еще хочу спросить, коль уже пошли такие сравнения, от резисторов что-то зависит? У меня они маркированы как 151. У меня уже будет светить то, что купила, а вот остальным желающим установить такое освещение нужно максимально упростить выбор, чтоб точно знали что им лучше приобрести.

резистор в светодиодной ленте

А вот второй опыт, провести не получается. Даже если выключить весь свет в квартире, от ленты исходит много света и всю ее прикрыть невозможно, чтоб вычленить один светодиод.

Денис Никитин аватар

Маргарита Андрусова пишет:

Маргарита Андрусова пишет:
"сразу исчез эффект светящейся ленты. А кроме этого исчезло и голубоватое свечение, открытые диоды светят теплым белым светом. Здесь собачка наверно и порылась, ведь теплый белый свет более тусклый, чем холодный."

Не совсем так.

У любого источника света есть исходный оригинальный свет. У костра или свечи он желтый, у ртутный ламп - холодный.

За счет светофильтров можно из желтого теплого света сделать белый или даже холодный. А из холодного источника света сделать теплый.

Но нужно понимать, что светофильтры не создают нового света, они лишь фильтруют ненужную составляющую и оставляют нужную. Поэтому за любым светофильтром свет будет тусклее, чем без него. Причем безотносительно, исходный свет теплый или холодный.

На ободке фотографических фильтров прямо так и чеканят коэффициент ослабления светофильтра. Слабые светофильтры режут свет в 1,5 раза. Более сильные фильтры режут свет в 2, а то и в 4 раза, оставляя лишь 25% от исходного света.

Силиконовая оболочка на Вашей ленте уменьшает световой поток несколькими способами:

  • в 1,5-2 раза, работая как мутный рассеиватель
  • еще в 1,5-2 раза, работая как световод для распространения энергии по всей поверхности силиконовой оболочки
  • и еще в 1,5-2 раза, фильтруя теплый свет светодиодов в качестве холодного (синеватого) фильтра.

Внаружу в угол 120 градусов светодиодная лента с силиконовой оплеткой отдает, может быть, всего 20-30% своего родного света. Остальной свет силиконовая оплетка распределяет вкруговую:

  • рассеивается по сторонам, освещая комнату, потолок полки, но не  фиалки
  • гасится в самой ленте во время ее работы как световод
  • фильтрует родное излучение светодиода, работая перед ним как светофильтр.

Это плата за то, что купленная Вами лента предназначалась для наружного использования в качестве светящегося шнура.

Совет

Если есть возможность, попробуйте ободрать эту ленту хотя бы на одной полке и посмотреть разницу в освещении.

Большого эффекта ждать не нужно, поскольку в световых шнурах перед светодиодами никто не будет делать нормальной линзы для концентрации освещения под углом 120 градусов. В световых шнурах светодиоды светят во все стороны, а силиконовая оплетка помогает им в этом.

Также бюджетные светодиоды сделаны по технологии, которая изначально дает белый с холодноватым оттенком. Но в Вашей ленте для создания теплого излучения светодиодов перед ними встроили желтый фильтр:

резистор в светодиодной ленте

Он тоже ослабляет родной свет светодиодов. В осветительных светодиодах есть линзы, концентрирующие свет, но они бесцветные, чтобы не поглощать лишнего света.

Но если устранить силиконовую оплетку, то хотя бы она не будет мешать светодиоду светить без всяких преград.

Маргарита Андрусова пишет:
"А я искренне считала, что у меня лента с холодным белым светом, на упаковке был только белый кружок, без уточнения холодный или теплый."

Если на светодиодной ленте для уличного применения нет указания на цветовую температуру, то "белый" означает, что это:

  • не желтый
  • не красный
  • не синий
  • ...

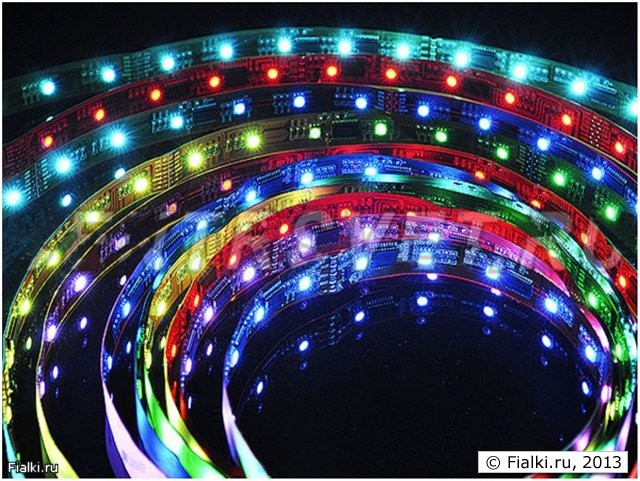

Цветная лента

Рекламщики не освещают улицу светодиодными лентами, а применяют лишь для каких-то резких цветовых акцентов. "Холодный" и "теплый" свет для рекламщиков слишком тонкие понятия. Поэтому-то такие ленты светят во все стороны и по всем цветам радуги.  А функцию освещения выполняют уличные фонари или прожектора.

В то же время есть светодиоды, предназначенные именно для освещения. У таких светодиодов есть линзы, указывается цветовая температура и под белым понимается свет в 5500 градусов Кельвина.

Маргарита Андрусова пишет:
"Еще хочу спросить, коль уже пошли такие сравнения, от резисторов что-то зависит? У меня они маркированы как 151."

Зависит.

Светодиоды, как видно по слову "диод" в названии, нелинейно реагируют на повышение напряжения. При увеличении напряжения на 5% светоодача внутри светодиода что-то щелкает и он начинает потреблять ток в 1,5 раза больше расчетного. Светоотдача увеличивается тоже в 1,5 раза и светодиод быстро перегорает от работы в нештатном режиме.

Поэтому светодиод подключают к источнику постоянного напряжения через резистор. При превышении напряжения резистор возьмет на себя львиную долю лишнего напряжения. Но, к сожалению, при нормальном напряжении резистор все равно забирает энергию, поскольку в отличие от светодиода резистор глупый и сопротивляется (потребляет ток) одинаково при любом напряжении. Наличие резистора удлиняет срок службы светодиода, но делает расход энергии большим. А если резистор взят еще с запасом на случай скачков напряжения (характерно для рекламных конструкций, которые постоянно то включаются то выключаются, а не светят ровно), то свечение светодиодов будет совсем тусклым.

Когда производители лент (особенно китайцы) не знают, качественным ли будет блок питания, они могут поставить большие резисторы, чтобы подстраховаться от некачественного блока питания.

Если берете ленты "белых" производителей, то те предполагают, что и блоки питания тоже будут нормальные и не так сильно подстраховываются мощными резисторами. За счет этого белые ленты при той же мощности светят ярче.

Маргарита Андрусова аватар

Денис, спасибо огромное за

Денис, спасибо огромное за разъяснения и советы. Нужно будет мне внести дополнения в статью, чтоб другие на те же грабли не наступали.

Денис Никитин аватар

Лучше всего обойтись без этих резисторов

Юлия пишет:"
"На резисторы с какой маркировкой надо обращать внимание, чтобы не было излишнего энергопотребления?"

Лучше всего этих резисторов вообще не должно быть. Но для этого нужны специальные источники питания, так называемые драйверы.

Статья "Питание светодиодов".

Юлия_77 аватар

Денис, ну вот и я озадачилась

Денис, ну вот и я озадачилась освещением с помощью светодиодных лент. Выбираю между двух видов. Вот технические характеристики первой:

- количество светодиодов на 1м - 120шт.

- рабочее напряжение – 12В

- мощность – 8.4Вт/м

- световой поток (для белого цвета) - 600lm/м

- угол свечения 120°

- стандарт защиты - IP 20

Доступные цвета: белый холодный 5500К-6500К, белый тёплый 3000К-3500К, белый дневной 4000-5000К, красный, синий, зелёный, жёлтый.

А это технические характеристики второй ленты:

-количество светодиодов на 1м - 240шт.

-рабочее напряжение - 24В DC

-потребляемая мощность - 16,8 Вт/ 1м

-световой поток - 1400lm/м

-угол рассеивания света - 120 градусов

-ширина ленты - 15мм

Доступные цвета: белый холодный 5500К-6500К, белый тёплый 3000К-3500К, белый дневной 4000-5000К, красный, синий, зелёный, жёлтый, оранжевый.

Вторая лента по цене вдвое дороже первой. Вот и возник вопрос, а имеет ли смысл переплачивать? Возможно ли, что первая, более дешевая, лента вполне справится со своей задачей? Ведь у автора  темы вообще 60 диодов на метр. И какой цвет брать? Белый холодный или белый дневной? Что посоветуете?

Денис Никитин аватар

Берите белый холодный

1. Вторая лента получше, у нее световой поток выше.

2. По оттенку берите белый холодный. Изначальный свет светодиодов синий, холодный. Из него теплый свет делают окраской линзы в желтый цвет, на чем теряется энергия. Фиалочкам лучше дать побольше родного холодного голубоватого света от светодиодов. А они уж:

  • из него сами вытащат из холодного света нужный им красный цвет ничуть не хуже покрашенной линзы
  • да еще прихватят свет из соседнего спектра, который светофильтр посчитал ненужным для точного воспроизведения теплого цвета.
Инга Иванова аватар

Денис, помогите и мне

Денис, помогите и мне определиться с диодами.

Насколько я понимаю, есть опыт использования ленты SMD 3528 60 4,8 Вт холодный белый, или 6000-6500 К. Ленту крепят на расстоянии 10-15 см. Но такой в наличии не оказалось. Есть только 6000-7000 К. Подходит ли такой спектр фиалкам? И если подходит, то как крепить? На таком же расстоянии или реже?

Денис72 аватар

Вы купили влагозащищённый

Вы купили влагозащищённый вариант. Их можно на улице использовать, в подсветке машинной. Но на полках это лишнее.

Денис72 аватар

У меня открытые, маркировку

У меня открытые, маркировку завтра посмотрю. Они мне б/у достались. Делали освещение люстры, но заказчик сказал снять этот офисный свет.Улыбка



Елена Вахрушева аватар

 Оцените пригодность ленты

Здравствуйте, в одном из интернет-магазинов нашла такую светодиодную ленту. Как Вы считаете, по техническим характеристикам она подходит? Совсем в этом не разбираюсь, поэтому прошу помощи у Вас )

Технические характеристики:

Размер, мм 5000x8x2.4
Тип светодиодов SMD 3528
Рабочее напряжение 12V DC
Ток мA/м 400
Потребление Вт/м 4.8
Угол излучения 120
Степень защиты IP 20
Кол-во светодиодов на метр    60
Кратность резки 5 см (3 светодиода)



Есть еще такая, она дороже

Размер, мм 5000x8x2.4
Тип светодиодов SMD 3528
Рабочее напряжение 12V DC
Ток мA/м 800
Потребление Вт/м 9.6
Угол излучения 120
Степень защиты IP 20
Кол-во светодиодов на метр 120
Кратность резки 2,5 см (3 светодиода)

Заранее благодарна )

Евгения Горбанева аватар

Вы знаете Елена я сейчас тоже

Вы знаете Елена я сейчас тоже задаюсь вопросом лампы или светодиоды... так как я поняла из статьи - лента которая подороже - она будет лучше (как я поняла из комментария Дениса).

HelenSavich аватар

Вопрос к тем, кто уже установил светодиодную ленту на свои полки

Какая мощность ленты?

Есть вариант 4,8 Вт/м, не влагозащищенная (IP-33), яркость 360 lm, длина волны 8000 К

Об этих технических характеристиках лент в статье и комментариях почти никто не говорит, но я думаю, это важно. Ведь ленты разные и качество свечения у них разное. Хватит ли нам силы света ленты с параметрами, которые я указала? Играет ли роль степень уплотнения ленты на полке (какое расстояние в длину и ширину между отрезками лент)?

Евгения Горбанева аватар

"Какая мощность"

Helen как мы то узнаем? ведь вы задаете вопрос на который невозможно ответить зная только параметры ленты.. необходимо знать площадь каждой полки и расстояние между полками, количество полок, а еще как я тут уже смогла почитать важно какие фиалки будут стоять под данным светом.. будут ли это стандарты или трейлеры, а может вы расположите детки на укоренение... если бы вы перечислили все данные параметры то возможно Елена Белых с мужем или Маргарита Андрусова вам ответят)) удачи..все решаемо

HelenSavich аватар

Параметры полки и ленты. Нужен совет.

полки из металлопластикового подоконника размер 80х30 см.

расстояние между полками 30 см, всего 6 полок (5 полок полезной площади, шестая - верхняя, которая к потолку ближе и к ней будут крепиться светодиоды).

Я планирую взять 2 бухты по 5 м светодиодной ленты. Получается по 2 м на полку.

Параметры ленты:

SMD3528 60 диодов на 1 м, мощность 4,8Вт на 1 м, 360 Лм, 8000 К (холодный белый), 12В

Блок посоветовали взять на 50 Вт.

Как мне наклеить эту ленту? Есть вариант вдоль полок, есть вариант поперек полок (пока представления не имею, как паять. Будет паять муж, но ему совет нужен специалиста). Хватит ли этой ленты, ее мощности?

На полки будут стоять цветущие стандарты, стартеры, мини. Трейлеров пока нет. Также есть пестролистные фиалки, влияет ли мощность света на них. Если ставить листы на укоренение, то какое расстояние до светодиодной ленты должно быть?



HelenSavich аватар

Если резать по 25 см, то

Если резать по 25 см, то получается 8 кусков ленты на одну полку (расположение поперечное) или 2 метра. На 5 полок выйдет 10 метров ленты. Хватит ли блока на 50 Вт, и как соединять эти 25см кусочки между собой: параллельно или последовательно? И как полки между собой соединять: параллельно или последовательно. Как влияет такое соединение на силу света?

Евгения Горбанева аватар

По поводу соединения я мало

По поводу соединения я мало что могу подсказать, только одно знаю точно чем длиннее участок (лента) тем слабее светит (при последовательном соединении). Как вариант можно почитать следующую статью http://eltechbook.ru/shema_svetodiod.html и http://www.casemods.ru/services/raschet_.... А здесь приводятся схемы подключения http://svetoyar.pro/index.php?option=com...

Денис Никитин аватар

Соединение полосок светодиодов

Вы можете соединять полоски как параллельно, так и последовательно, никакой разницы нет. В последовательном соединении кусков все светодиоды подсоединяются к двум проводам, которые проходят через все последовательно соединенные куски.

Ограничения длины

При параллельном соединении кусочков Вы можете расположить их хоть 1000 штук, ограничений в количестве нет. Энергия, протекаемая через кусок, будет небольшая, поскольку ею питаются только светодиоды этого куска.

При последовательном соединении через первый кусок будет протекать вся энергия, которую потребляют следом идущие куски. Если сложить все последовательно соединенные куски плотно друг за другом, то их общая длина не должна превышать 5 метров. Соединительные провода между кусками в эту длину не входят. При превышении длины 5 метров начинает греться начальные куски, а энергия, доходящая до последних кусков, падает.

Параллельное соединение полок

Что понимается под паралелльным соединением полок я не представляю. Для светодиодов нет понятия полки.

Разложите схему соединения на полу без всяких полок. Пройдитесь от первого куска до последнего в одной цепочке соединений. Общая сумма кусочков в одной цепочке должна быть не более 5 метров.

Таких отдельных цепочек может быть сколько угодно. Они подключаются к источнику питания параллельно.

Ограничения мощности

Производитель указывает мощность, потребляемую 1 метром ленты. Исходя из этой мощности Вы можете узнать мощность, которую потребляют сумма всех кусочков. Плюс добавьте 30% про запас.

Иногда вместо мощности указывают ток в Амперах, потребляемый одним метром. Умножьте его на 12 Вольт и получите потребляемую одним метром ленты мощность. Умножьте ее на 1,3 и получите необходимую мощность.

Евгения Горбанева аватар

Я сейчас подготовила комнату

Я сейчас подготовила комнату под фиалки и почти закончила монтаж стеллажа.

У меня полки bxh=60x100, расстояние между полками 35, полок 5, три пролета, на две стороны. У меня есть также статья об освещении. На сегодняшний день пришла к выводу, что даже самые дешевые светодиоды выгоднее ламп. Если принять во внимание светодиодные лампы, то они очень и очень дороги.

В моей статье Денис Никитин предложил вариант крепления светодиодов и описал чем один тип светодиодов отличается от другого http://www.fialki.ru/blog/10511.

А здесь статья Елены Белых http://www.fialki.ru/node/9655 - очень подробно и доходчиво описано.

А если вы внимательно читали данную статью, то автор (муж Елены Белых) описывает как посчитать мощность блока питания.

"Расчет прост. Ленту стоит размещать по ширине полки через каждые 15 см. при высоте полки 30-35 см. Если полка выше, то крепите диоды чаще. Длину отрезков считаем из принципа ширина минус 10 см (отступаем по 5 см от краев). Умножаем. кол-во полос на их длину и получаем количество необходимой ленты. Не забудьте что это расчет для одной полочки!

Блок питания выбирается из расчета 0,6А на 1м.

Помните, что не желательно соединять более 5м. ленты. Лента делиться на части кратные 5 см."

Если мощность одного метра ленты - 7,2 ватта. Всего 10 метров (две бобины по 5 метров). Умножаем 10 метров на 7,2 ватта, получаем 72 ватта. Это мощность, которую потребляет лента http://led-lenta.ru/blok-pitaniya-dlya-s....

Важный момент! Блок питания обязательно должен иметь запас по мощности минимум 30%. Иначе, он быстро сгорит от перегрузки. Соответственно, 72 ватта плюс 30%, получается 93,4 ватта.

http://www.led66.ru/Tehnicheskaya-podder... - здесь тоже дано описание подбора блока питания.



HelenSavich аватар

Блок питания выбирается из

Блок питания выбирается из расчета 0,6А на 1м.

Это при мощности ленты 6Вт/м. А для ленты 4,8Вт/м достаточно 0,5А на 1м. Для нашей ленты я беру блок на 60 Вт (5А), длина ленты 10м

Евгения Горбанева аватар

Уважаемая Helen будьте

Уважаемая Helen будьте внимательны может перегреться!

Если мощность ОДНОГО МЕТРА - 7,2 ватта. Всего 10 метров (две бобины по 5 метров). Умножаем 10 метров на 7,2 ватта, получаем 72 ватта. Это мощность, которую потребляет лента http://led-lenta.ru/blok-pitaniya-dlya-s... [пожаловаться] .

Важный момент! Блок питания обязательно должен иметь запас по мощности минимум 30%. Иначе, он быстро сгорит от перегрузки. Соответственно, 72 ватта плюс 30%, получается 93,4 ватта.

в ВАШЕМ СЛУЧАЕ - 4.8 ватта. Всего 10 метров (две бобины по 5 метров). Умножаем 10 метров на 4.8ватта, получаем 48 ватта. Это мощность, которую потребляет лента http://led-lenta.ru/blok-pitaniya-dlya-s... [пожаловаться] .

Важный момент! Блок питания обязательно должен иметь запас по мощности минимум 30%. Иначе, он быстро сгорит от перегрузки. Соответственно, 48 ватта плюс 30%, получается 62.4 ватта.
